Mạch USB to UART TTL FT232 có cách ly Isolator

Mạch USB to UART TTL FT232 có cách ly – Tương thích 3.3V/5V

Mạch USB to UART TTL FT232 (bản Isolator) là giải pháp giúp kết nối máy tính với các thiết bị vi điều khiển thông qua cổng UART/TTL. Với việc tích hợp chip FTDI FT232 chất lượng cao, mạch mang lại sự ổn định, nhận cổng COM ảo nhanh và dễ cài đặt trên nhiều hệ điều hành như Windows, Linux, macOS.

Điểm nổi bật của phiên bản này là khả năng cách ly tín hiệu (Isolator), giúp bảo vệ PC và mạch ngoại vi khỏi nhiễu điện từ và vòng lặp mass. Thiết kế nhỏ gọn dạng USB dongle, đi kèm dây Dupont, phù hợp cho việc nạp chương trình, theo dõi log hay cấu hình thiết bị mạng và nhúng.

Ứng dụng chính Mạch USB to UART TTL FT232

• Nạp chương trình và giám sát serial cho Arduino, STM32, AVR, ESP8266/ESP32.
• Giao tiếp UART với các module ngoại vi như GPS, GSM/GPRS, LoRa, WiFi.
• Sử dụng làm cổng console cho router, switch hoặc thiết bị IoT.
• Tạo cổng COM ảo FTDI tin cậy phục vụ nghiên cứu và phát triển phần mềm nhúng.

Điểm mạnh nổi bật Mô đun USB to UART TTL FT232

• Chip FTDI FT232: Được hỗ trợ rộng rãi, nhận driver tự động, hoạt động ổn định lâu dài.
• Chế độ cách ly an toàn: Giảm thiểu rủi ro hỏng thiết bị khi máy tính và mạch đích sử dụng nguồn khác nhau.
• Linh hoạt mức logic 3.3V/5V: Có jumper chọn mức điện áp, phù hợp cho nhiều loại board.
• Chân giao tiếp đầy đủ: TXD, RXD, GND, 3.3V, 5V – có thể cấp nguồn trực tiếp cho module nhỏ.
• Phụ kiện kèm theo: Bộ dây Dupont tiện kết nối nhanh mà không cần hàn.
• Dạng USB nhỏ gọn: Cắm trực tiếp vào cổng USB, dễ mang theo và triển khai tại hiện trường.

Thông số chi tiết Module USB to UART TTL FT232

Hướng dẫn đấu nối cơ bản

• TXD ↔ RX thiết bị đích.
• RXD ↔ TX thiết bị đích.
• GND ↔ GND (chung mass).
• Đặt jumper LEVEL = 3.3V cho ESP/STM32, LEVEL = 5V cho Arduino 5V.
• Có thể dùng 3V3/5V trên board để cấp cho module nhỏ, nhưng với thiết bị tiêu thụ lớn nên dùng nguồn riêng.

Một số câu hỏi thường gặp

• Có tương thích ESP8266/ESP32 không? → Có, chỉ cần chọn mức 3.3V và nối thêm EN/BOOT theo sơ đồ.
• Tính năng cách ly có tác dụng gì? → Giúp an toàn hơn khi kết nối PC với thiết bị nguồn độc lập, giảm nhiễu và chống vòng lặp mass.
• Có thể dùng với thiết bị 1.8V? → Không trực tiếp, cần thêm bộ chuyển mức logic.
• Máy tính không nhận COM? → Cài driver FTDI từ trang chính hãng, thử cổng USB khác hoặc kiểm tra dây kết nối.

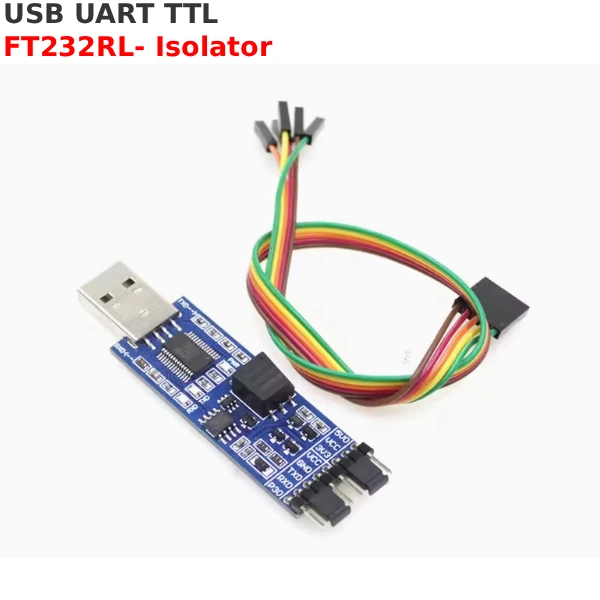

Mạch USB to TTL FT232 kèm dây Dupont đấu nối TX RX GND

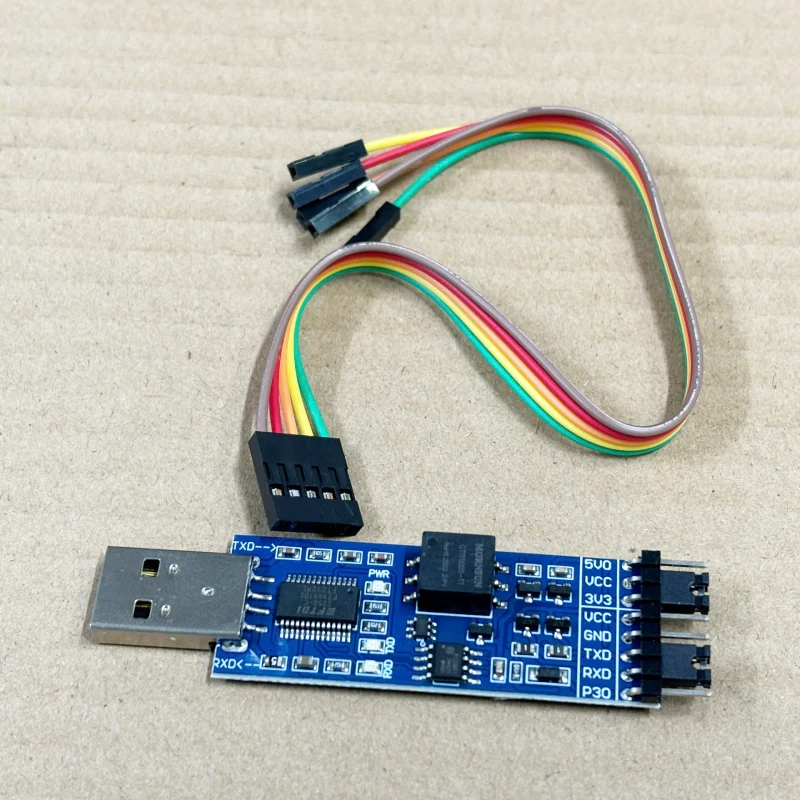

Mô đun USB to TTL FT232 kèm dây Dupont đấu nối TX RX GND

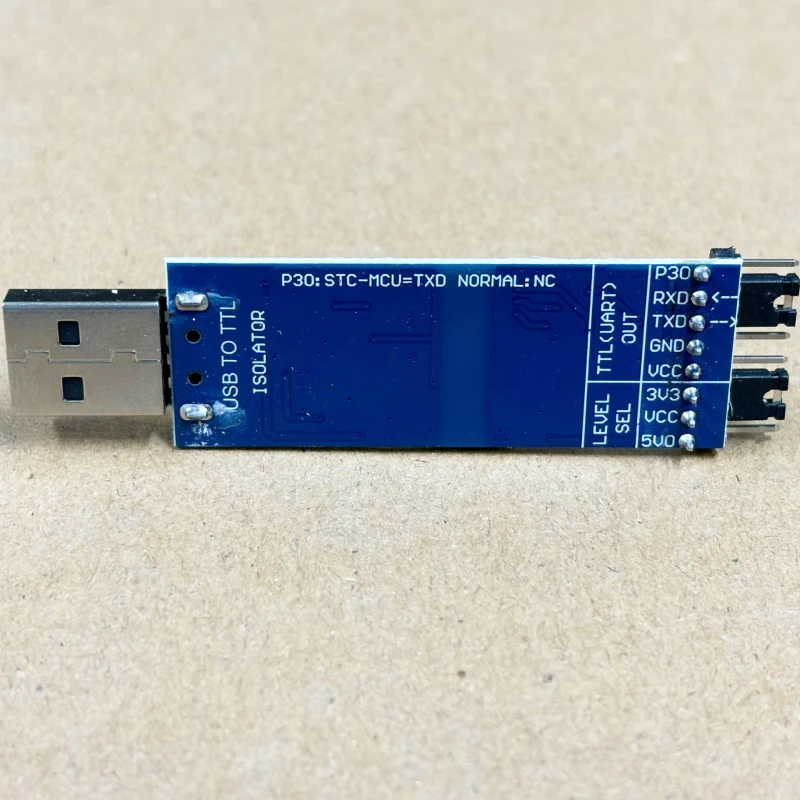

Mặt sau mạch chuyển đổi USB Uart TTL chíp FT232RL – Cách ly điện áp (ảnh chụp thật)

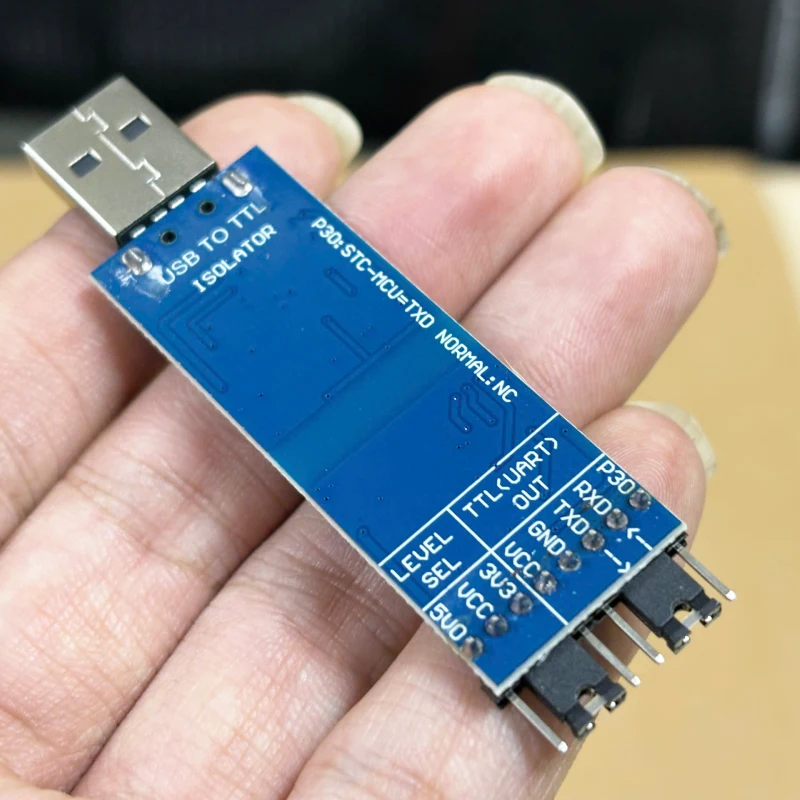

Mô-đun USB UART TTL FT232 chọn mức 3.3V/5V – mặt sau

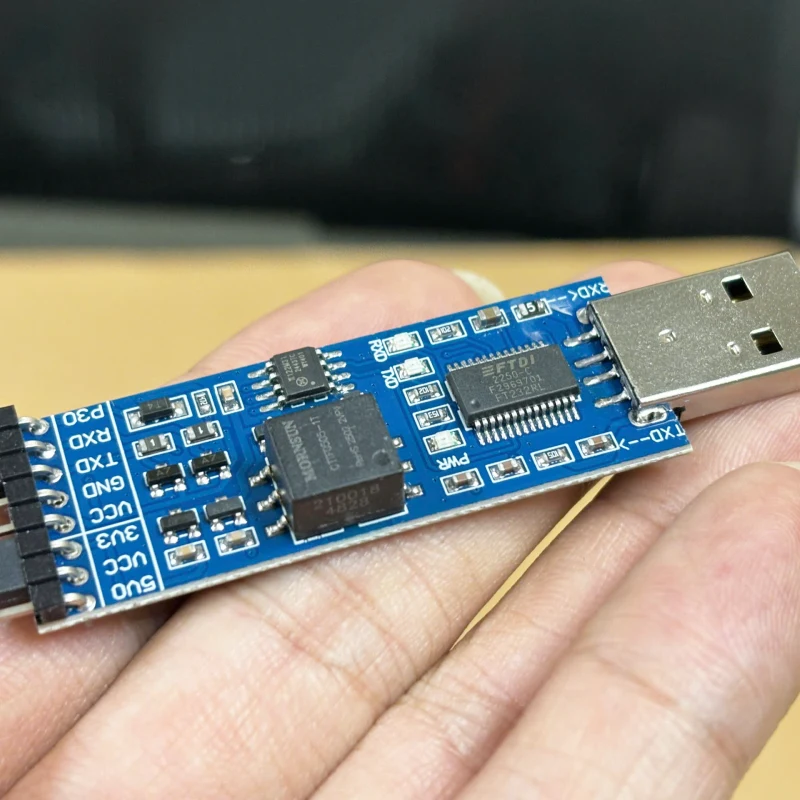

Mặt trước mạch chuyển đổi USB Uart TTL chíp FT232RL – Cách ly điện áp (ảnh chụp thật)

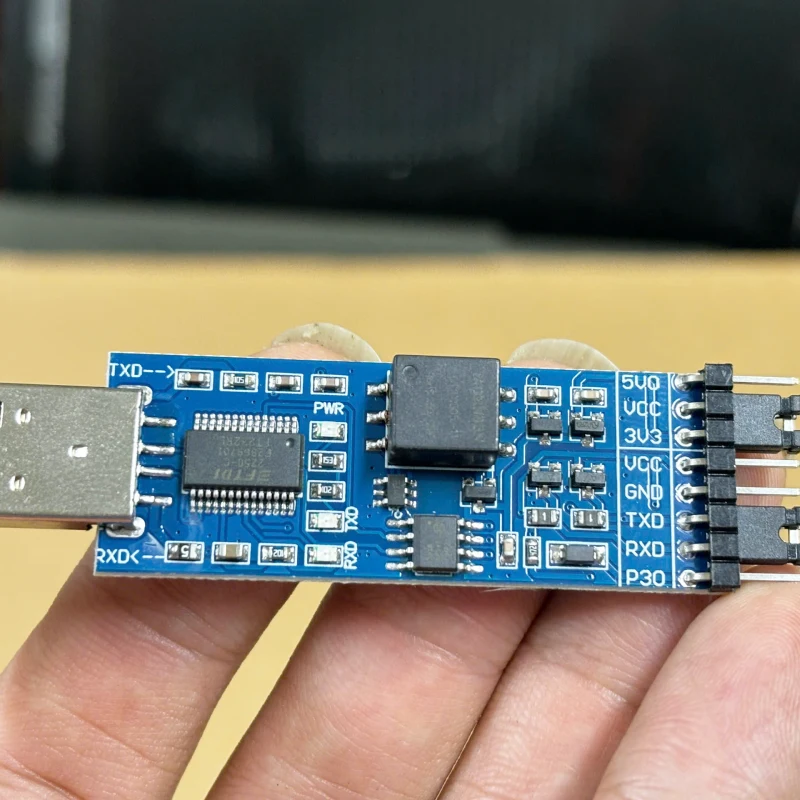

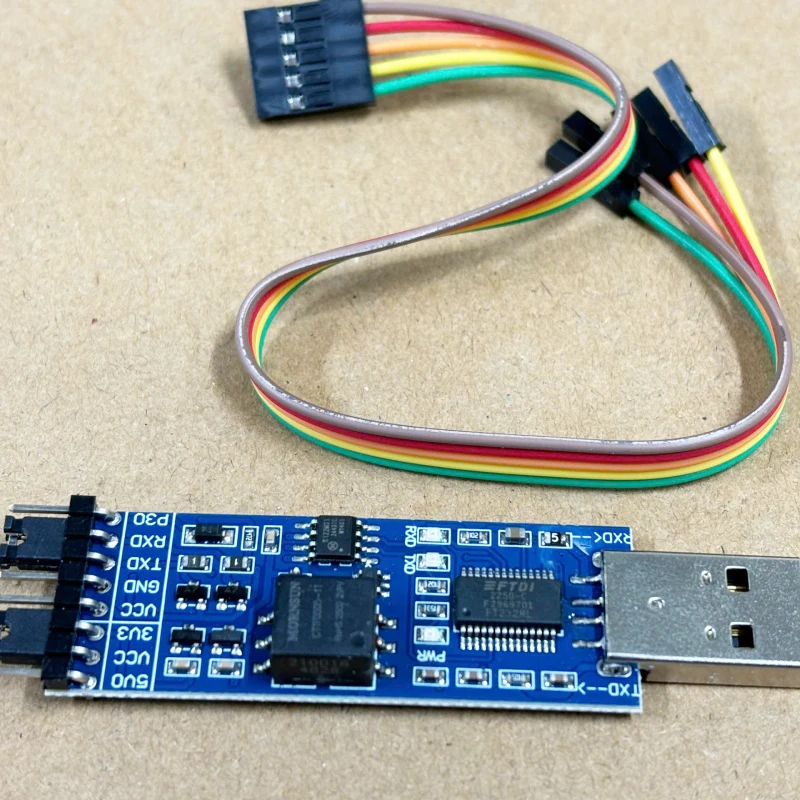

Mạch chuyển đổi USB sang UART TTL FT232 bản cách ly – mặt linh kiện

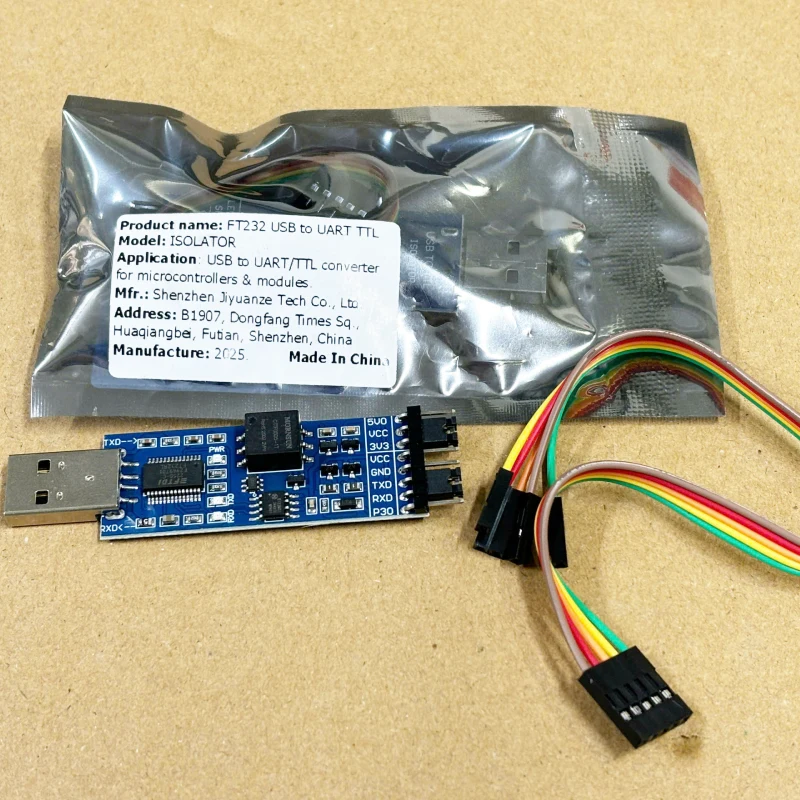

USB to UART TTL FT232 Isolator – full set và bao gói
